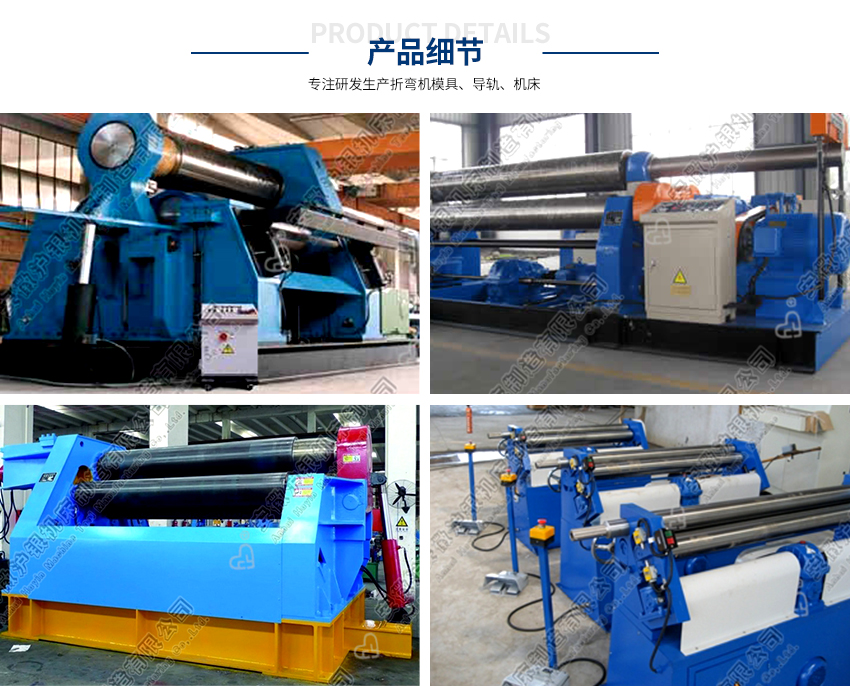

  三辊卷板机和四辊卷板机两大类型是金属板材弯曲，滚圆，校正等整形机械，广泛适用于造船、锅炉、航空、水电、装璜、金属结构等诸行业，我厂生产的卷板机系列产品规格齐全、品种多样、结构合理、技术先进。为客户提供满意的产品。

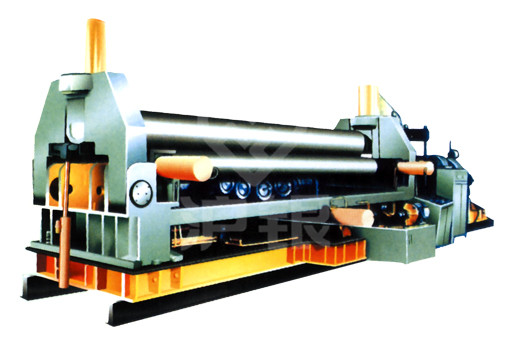

  一、机械型三辊卷板机，用于将钢板卷成圆筒形。

  上辊压下由电机经减速机、传动辊、蜗轮蚋杆副、丝杆螺母副传递动力。卷制传动通过主电机经主减速机、开式齿轮带动下辊旋转，并成为卷板时的主动辊。由于下辊的标高不变，所以便于进料和操作。

  二、主体结构

  设备主体结构是由上辊装置及压下装置、下辊装置、主传动装置、翻倒装置、左右侧机架和底座组成。

  3-1、上辊装置及压下装置

  上辊装置由上辊、上辊轴承座等组成。

  上辊材质为45#钢锻件，调质处理HB245-285，上辊两端轴承座安置滑动轴承。

  上辊滑动轴承采用SF-2复合材料。

  压下装置由副电机提供动力，通过减速机、蜗轮蜗杆、丝杆螺母机械传递扭矩，带动上辊上下移动。蜗轮、螺母材质为锌基合金ZA27；蜗杆材质为45#锻件，调质处理HB245-285。

  3-2、下辊装置

  下辊装置由下辊、下辊轴承座、下辊开式齿轮、下辊滑动轴承等组成。下辊为主动辊，通过主传动输出齿轮、下辊开式齿轮、传动扭矩下辊。

  下辊材质为45#钢锻件，调质处理HB245-285；下辊齿轮材质为45#钢，调质处理HB245-285，齿面高频淬火处理HRC45-50。

  下辊滑动轴承采用SF-2复合材料。

  3-3、主传动装置

  主传动装置由主电机、齿轮减速机、制动器等组成。

  3-4、翻倒装置

  翻倒装置由倒头架、插销等组成。

  3-5、左右侧机架、底座

  左右侧机架、底座为钢板焊接件，焊后振动时效处理。
